Pelatihan Sound system di Pondok Pesantren Darunnajah, Cigudeg, Bogor

26 Agustus 2017

Assalamu'alaikum wr. Wb.

Alhamdulillahirobbil alamin,  segala puji hanya milik Alloh,  salam serta sholawat senantiasa tercurah pada junjungan alam Nabi Muhammad saw.  Beserta keluarga dan seluruh umatnya.

Sesuai komitmen kami,  selya Product tidak hanya menjual barang dan instalasi saja,  tapi juga sharing ilmu bagaimana cara menentukan titik -titik pemasangan speaker,  pemilihan produk yg sesuai dg kondisi ruangan,  cara menghubungkan peralatan sound system dll.
Tujuannya yaitu agar petugas atau pengelola masjid bisa memahami dan bisa merawat peralatan yg ada sehingga peralatan menjadi lebih berumur panjang.

Dalam kesempatan ini kami disela sela instalasi sound system masjid dan paging system asrama putri pondok pesantren darunnajah,  kami mengadakan seminar mengenai sound system masjid yg dihadiri oleh perwakilan dari cabang-cabang pondok pesantren yg tersebar di beberapa daerah,  termasuk yg di cabang Jakarta.

Semoga apa yg kami sampaikan bermanfaat dan bisa sebagai dasar dalam melakukan perawatan dan operasional peralatan sound system yg dimiliki.

Bagi yg ingin mengadakan kegiatan serupa,  silahkan menghubungi kami di 0811184203.

Wa'alaikumsalam

Setyo

Pelatihan Sound system di Masjid Al-Ittihad, Bukit Permai, Cibubur

12 Agustus 2017

Assalamu'alaikum wr. Wb.

Alhamdulillahirobbil alamin,  segala puji hanya milik Alloh dan salam serta sholawat senantiasa dicurahkan pada junjungan kita Nabi Muhammad saw dan keluarganya.

Dalam rangka meningkatkan kemampuan marbot dan pengurus masjid dalam merawat dan mengoperasionalkan peralatan sound system masjid yg dimiliki,  kami dari tim Selya Product bekerjasama dg dkm masjid Al-Ittihad mengadakan seminar yg bertajuk " Pelatihan Sound System Masjid", dimana isi materinya berupa dasar-dasar sound system dan bagaimana memilih produk yg sesuai dan penempatan yg tepat agar diperoleh suara yg maksimal.

Pelatihan yg di hadiri oleh dkm seputar wilayah cibubur dan cilengsi,  berjalan dg baik dan sesuai rencana. Jam 09.00-12.00 materi secara teoritis dan dilanjutkan jam 13.00-15.00 materi workshop yaitu praktek menghubungkan peralatan sound system dari yg sederhana sampai yg rumit dg penggabungan mixer dan equalizer.

Semoga apa yg disampaikan dalam seminar bisa bermanfaat.

Sukron jazakumulloh khoiron katsiron.... Kepada semua pihak yg telah membantu suksesnya acara ini.

Bagi yg ingin mengadakan acara seperti ini silahkan call kami... 0811184203

Wa'alaikumsalam

Setyo

Masjid Al-Qolam, Perum Citragrand, Cibubur

Al-Qolam, Citragrand, Cibubur

Subhanalloh, masjid yang sangat indah.  Masjid yang mempunyai view setu di depan dan belakang masjid ini, tampak megah di kelilingi pepohonan nan sejuk. Memang bila kita datang ke masjid ini, belum rapi benar, baru sekitar 75%, karena masih dalam taraf penyelesaian, tetapi secara fungsional masjid ini sudah bisa di gunakan tepatnya pas dimulainya Romadhon.

Bahkan sholat jum'at sudah mulai di pakai dan malamnya sholat teraweh berjamaah.

Yang hadir, alloh akbar, meluap sampai luar masjid, padahal masjid ini di bangung 2 lantai, dengan luas lantai dasar sekitar 40 x 40 m, dan ters sekitar 75%, tidak mampu menampung jamaah yang hadir.

Lokasi masjid : Perumahan Citragrand, CIbubur

https://www.google.co.id/maps/place/Masjid+Al+Qalam+Citra+Gran+Cibubur/@-6.3916178,106.9136027,12.93z/data=!4m8!1m2!2m1!1smasjid+al-qolam,+citragrand!3m4!1s0x2e6994b33da4258b:0x235f41b0f872f9dd!8m2!3d-6.3916179!4d106.9136027

suasasna kultum sebelum sholat teraweh

Untuk sound system dipercayakan pada SELYA PRODUCT. Dikarenakan ruangan sangat bergema maka kami terapkan line array speaker di setiap ruangannya, kecuali teras.

Pada ruang utama, bagian depan masjid kami pasang array speaker tipe Z-5WHX pada sisi kiri dan kanan, dengan di dorong 1 bh ampifier ZA-2240.

Pada bagian tengahnya di isi oleh array speaker tipe ZS-S240CW 4bh, yang terpasang di dinding kiri-kanan dan tiang tengah.  dan pada bagian belakang ada ZS-F2000BM 2bh untuk mengisi kekosongan suara di pojokan.

ZS-S240CW  x 4bh di dorong dengan amplifier ZA-2240.

Di bagian teras, kami pasang box speaker ZS-F2000BM 6 bh, yaitu 2 bh di sisi kiri dan kanan dan 2 bh di bagian teras depan.  Ampli yang di gunakan tipe ZA-1360SS, yang memiliki daya 360 watt.

-S60CW 2bh dipasang di tiangan tengah untuk mencapai area tengah.

Suasana kultum sholat teraweh

Horn speaker untuk adzan, kami pasang 8 penjuru --> 4 bh 25 watt dan 4 bh 50 watt.  Menggunakan 2 bh amplifier ZA-2240.
Horn di letakkan di sekeliling kubah, sehingga tidak begitu kelihatan dari bawah, tujuannya untuk tidak mengurangi keindahan dari Masjid itu sendiri.

Peralatan pendukung diantaranya Mixer behringer 1222USB, 8 ch , equalizer FBQ-3102HD dari behringer juga, dan Compressor DBX-166XL.

Mic imam menggunakan merk SHURE SVX-14/PG31, mic headset dengan kualitas suara sangat baik. Mic adzan menggunakan mic krezt ECM-2199 yang super sensitif, mic mimbar menggunakan mic AKG yang sangat handal.
Untuk mic kegiatan, menggunakan mic wireless senheiser tipe SM-9000 yang kualitas suara sangat bagus dan jangkauan jauh sampai 50 m lebih.









Silahkan bagi akhwan/ikhwan yang mau hadir dan mengikuti kegiatan di masjid ini, terbuka untuk umum, semoga bermanfaat.

Wassalam

Masjid Al-Ittihad, Bukit Permai, Cibubur

View Masjid Al-Ittihad

Salah satu masjid yang sound systemnya di renovasi oleh tim SELYAPRODUCT.

Lokasi masjid di dalam perumahan Bukit Permai, Cibubur, tidak jauh dari Cibubur Junction.

Masjidnya Asri, sekeliling masih hijau dengan pepohonan yang rindang, sejuk khususnya siang hari bagi yang ingin ibadah dan melepas lelah.

Luas masjid 12 x 12, dg teras keliling lebar 4m dan tambahan bagian belakang seluas 12 x 12m.

Speaker ruang utama kami pasang Array speaker Z-5BHX 2bh dan kombinasi box speaker ZS-F2000B 2bh agar suara merata, dengan didorong amplifier ZA-2240, daya 240 watt.

Bagian teras keliling juga menggunakan ZS-F2000BM sejumlah 6bh, kiri 3bh dan kanan 3 bh, dimana salah satu tiangnya kami pasang 2bh ZS-F2000BM untuk mendapatkan peyebaran suara yang lebih merata. Di dorong dengan amplifier ZA-2240, daya 240 watt. Speaker kami set ke 30 watt agar cukup dengan 1 ampli ZA-2240.

Untuk bagian belakang masjid juga menggunakan ZS-F2000BM sejumlah 8 bh, dengan setiap tiangnya berisi 2bh speaker, tujuannya untuk mendapatkan penyebaran suara lebih merata.

ruang belakang

Speaker di set ke 30 watt agar mampu ke amplifier ZA-2240.

Untuk mendapatkan kualitas suara yang mumpuni, perlu ditunjang peralatan pendukung, diantaranya mixer, kami gunakan mixer behringer tipe Xenic 1222USB, 8 ch, dengan equalizer behringer juga tipe FBQ-3102HD.  Agar suara stabil kami pasang compressor dari DBX tipe DBX-166XL.
Tambahan ECHO repeater RE-166S buatan selya produk untuk mendapatkan suara yang lebih merdu.

Mic imam, mengunaka mic wireless dari SHURE, tipe SVX-14/PG31 (headset ), selain sensitif , juga kualitas suaranya empuk dan lembut, tidak mudah storing dan juga tidak pecah saat suara hentakan keras.

Mic adzan menggunakan mic wireless merk TOA, WM-5225 dan mic mimbar dengan desktop AKG, tapi akhir-akhir ini diganti diganti dengan mic TOA karena suara lebih garang dengan mic TOA.

Untuk kebutuhan lain saat ceramah, tambahan mic wireless merk SHURE tipe SLX-24/BETA 58 yang memiliki kualitas suara yang sangat empuk.

Semua peralatan di jadikan satu dalam rak system besi, sehingga terlihat rapi.

Demikian sharing kali ini, semoga menjadikan inspirasi dan referensi untuk masjid yang lain. Untuk lebih yakinnya, silahkan berkunjung ke Masjid Al-Ittihad, umum boleh masuk di waktu-waktu sholat. Banyak kajian-kajian di gelar, seperti ba'da sholat shubuh setiap sabtu pagi, atau pengajian yasinan malam jum'at, dan masih banyak lagi kegiatan yang bisa di ikuti dalam rangka meningkatkan keimanan kita.

Wassalam

Masjid Haji Ilham, Geger Bitung, Sukabumi

Dari sekian masjid yang kami pasang,  baru masjid Haji Ilham yang menarik. Selain lokasi masjid yang unik yaitu diatas bukit jauh dari pemukiman penduduk,  juga bentuk bangunan masjid yang penuh dengan filosofi. Keunikan ini tidak lain keluar dari pemilik bangunan selain sebagai penyandang dananya, juga arsiteknya yaitu Haji Ilham.

Bangunan masjid cukup luas,  dibangun diatas tanah sekitar 25 x 40 meter persegi.  Dengan satu menara setinggi sekitar 30m.

Struktur bangunan terbagi menjadi 3bagian,  bagian pertama yaitu bagian depan masjid yang mengambil corak jawa,  dengan ukiran kayu jati dari kota Jepara.  Dimana filosofinya menggambarkan wali songo.  Bagian tengah masjid,  mengambil corak masjid Nabawi, dengan kubah yang dibuat mirip dengan masjid Nabawi. Dan bagian terakhir yaitu bagian depan mengambil corak kakbah.

Menara mengambil ornamen mirip dengan menara masjid quba, merupakan masjid pertama yng dibangun oleh Nabi Muhammad saw.
Uniknya menara ini,  dibagian atas menara ada ruangan yang bisa buat sholat,  muat untuk 9 org jamaah.  Kami sudah merasakan sholat shubuh berjamaah di menara,  sungguh sensasinya luar biasa.

Filosofinya yaitu saat masuk masjid maka kita dibawa di alam jawa kesunanan kemudian memasuki ke nabian dan terakhir menuju Alloh sang pencipta.

Untuk sound system, kami pasang 2bh speaker ZS-F2000BM tumpuk 2 kiri kanan untuk mendapatkan efek Array,  dan tengah kami pasang sebuah zs-f2000BM kiri kanan agar suara lebih merata.

Bagian teras menggunakan speaker ZS-1030B... Dan dipadukan ZS-F2000BM pada bagian depan untuk menjangkau lebih jauh di area depan.

Peralatan pendukung mixer 1222USB dari behringer,  equalizer behringer FBQ-3102HD dan compressor DBX-166XL.

Untuk Adzan.. Menggunakan horn 50watt x 8bh.. Diatas menara 8penjuru.

Hasil testing..jangkauan suara adzan cukup jauh dan suara dalam masjid mantabs.

Akhirnya kami doakan semoga keberadaan masjid Haji Ilham ini bisa menaikkan derajat keimanan warga Geger Bitung dan sekitarnya.

Masjid Al-Muttaqin, Bogor Park Residence

Assalamu'alaikum wr.wb.

Alhamdulillah...telah selesai renovasi sound system Masjid Al-Muttaqin, yg berada di perumahan Bogor Park Residence (BPR).

Masjid yg luasnya sekutar 10 x 20 m ini dg teras depan 15 x 5m, lantai marmer, tembok plesteran dan ruang imam dg tembok batu.

Lokasi masjid berada di ujung perumahan dan sedikit ada dilembah..jadi kalau dilihat dari jalan terlihat atapnya saja.
Dan saat ini sudah dibangun menara setinggi 15 m....sehingga dari jauh sudah bisa dilihat dimana posisi masjidnya...hal ini memudahkan bagi pengunjung yang ingin mampir ke masjid.

Pada awalnya, sound system yg terpasamg merk TOA dengan tipe column speaker tipe ZS-202c 4bh dan horn atas 2bh tipe ZH-5025BM yg terpasang di atas atap masjid.

Hasil renovasi, speaker dalam diganti dengan tipe ZS-F2000W 4bh, dan teras pakai column lama ZS-202C. Amplifier yang digunakan tipe ZA-2240.
Sedangkan horn diatap tetap pakai 2bh yg sudah terpasang, dengan amplifier ZA-2060.
Di menara dipasang horn tipe ZH-5025BM 6bh dan horn 50 watt tipe ZH-652M 2bh..dengan amplifier ZA-2240.

Peralatan pendukung menggunakan mixer behringer Xenic 1222USB 8 ch, equalizer DBX-231, compressor dbx-166xl dan speaker protector SP-02.
Semua peralatan di simpan didalam rak kaca agar rapi dan mengurangi dwbu, serta menghindarkan orang iseng rubah - rubah settingan.
Mic menggunakan yang sudah ada dan ditambhakan kontrol input selector IP-4S untuk memudahkan kontrol volume mic dan jiga seleksi speaker mana yg ingin dihidupkan.

Hasil akhir testing suara adzan maksimal terdwngar seluruh perumahan dan suara imama dan khotib jelas dan mantabz.

Demikian sharingnya semoga bisa buat referensi masjid lainnya.

Wassalam

Aplikasi Array speaker di ruang GEMA tinggi ( bagian 5 )

Assalamu'alaikum wr.wb.

PAda artikel kali ini, saya masih akan kupas mengenai aplikasi speaker aray Z-5BHX2 di masjid yang bergema tinggi.  Kali ini saya coba informasikan sebuah masjid dengan luas sekitar 10 x 10, dengan ruang tertutup dan kubah ditengah.  Ruangan lumayan bergema, sehingga bila menggunakan speaker konvensional biasa maka kualitas suara yang ditangkap jamaah di area tengah khususnya akan kurang jelas. Yaitu Masjid Baitussalam, yang berada di Perumahan Taman Kebalen Indah, bekasi.

Sehubungan ruangan tidak begitu luas, maka cukup kami pakai 2bh Z-5BHX 2.  Speaker kami pasang di depan mengerah ke belakang, dengan arah tiap speaker di atur sedemikian rupa sehingga penyebaran suara menjadi lebih merata. Sehubungan dengan di tembok depan ada tulisan kaligrafi maka titik penempatan speaker sedikit mengalah, geser ke sisi luar agar tidak terlalu dekat dengan imam, dengan tujuan agar tidak terjadi feedback/stooring.

Tinggi di sejajarkan dengan tulisan kligrafi sehingga dari segi eksterior tetap terjaga dan kualitas suara tidak berdampak terlalu banyak.

Amplifier yang digunakan cukup pakai ZA-2240, daya 240 watt, pasang di output com-4 ohm, karena Z-5BHX 2 termasuk low impedance speaker ( tanpa trafo matching didalamnya ).

Peralatan pendukung menggunakan Mixer Behringer, Equalizer FBQ-3102HD yang mempunyai fitur dan performa yang baik, dan compressor DBX-166XL yang berfungsi sebagai stabil suara dan meningkatkan sensitifitas microphone, khususnya mic imam.

Semua peralatan di rangkai dalam 1 rak besi yang kokoh dan cukup ventilasi, sehingga tidak mudah hilang atau dirubah-rubah settingnya.

Mic imam menggunakan mic kabel clip on tipe ZM-360SC yang berkualitas tinggi, dan mic mimbar tipe AKG CGN-99 yang juga berkualitas tinggi.

Mic adzan menggunakan mic TOA ZM-420.

Hasil setting sangat prima, suara imam mantabs, mic mimbar sangat jelas terdengar di tengah maupun di belakang dan adzan lantang terdengar.

Demikian yang dapat disampaikan semoga bisa dijadikan referensi untuk perbaikan.

Wassalam,

Aplikasi Array speaker di ruang GEMA tinggi ( bagian 4 )

Assalamu'alaikum wr.wb.

Ruang bergema memang bikin mumet teknisi saat setting suara, lebih-lebih bila peralatan yang dipakai tidak memadai, pemilihan speaker tidak sesuai, bisa buat frustasi teknisi.

Salah satu contoh di Masjid Al-Furqon, yang berada didalam perusahaan United Tractor, untuk ibadah karyawan dan masyarakat sekitar saat hari Jum'at khususnya. Luas masjid sekitar 40 x 40, dengan kubah tengah sangat lebar sekitar D30m, plafon sangat tinggi, sekitar 8 m, lantai marmer dan jendela kaca. Suara sangat bergema.  Sound yang terpasang sebelumnya juga bukan sound murahan, import, tapi memang suaranya tetap kurang jelas.  Sehingga DKM memutuskan minta tenaga kami untuk menyelesaikanya masalah ini.

Alamat masjid :  RT.7/RW.1, Cakung Bar., Cakung, Kota Jakarta Timur, DKI Jakarta 13910

Berkaitan dengan kondisi ruagan yang sangat bergema tinggi, maka kami ambil keputusan menggunakan Array Speaker ZS-S60CW untuk di depan, karena lebar maka kami pasang 4 bh, 2 bh kiri imaman dan 2 lagi kanan imaman. Kebetulan di tengah ada 4 tiang besar, kami manfaatkan dipasang Array speaker ZS-S60CW 1bh di setiap tiang mengarah ke tengah kubah yang merupakan titik ruangan paling bergema. Untuk keliling ruangan kami pasang speaker gantung tipe ZS-PE304, dengan jarak sekitar 4 meter dari lantai.

Bagian teras menggunakan ceiling speaker ZS-2852 untuk mempertahankan dekoratif masjid, memanfaatkan plafon yang ada.  Dan teras bawah ( lantai 1 ) menggunakan box speaker ZS-F2000BM.

Peralatan pendukung, menggunakan amplifier import tipe FS-7012PA, daya output 1200 watt, high impedance, untuk memudahkan pengkabelan. Kontrol suara per zone menggunakan switch selector SS-10CH, yang memiliki 10 zone/area. Ampli untuk Horn speaker menggunakan ampli milik masjid ZA-2240, daya 240 watt.

Berikut dokumentasinya.

Kubah

Array speaker ZS-S60CW

Array speaker ZS-S60CW

Speaker gantung ZS-PE304

Horn Speaker



Aplikasi Array speaker di ruang GEMA tinggi ( bagian 3 )

Contoh lain penerapan Array speaker tipe Z-5BHX2 di masjid yang memiliki pantulan/Gema tinggi. Nama masjidnya : Masjid Tropikana, lokasi di Tropikana Residence, Cikarang Baru, Jababeka, Desa Sertajaya, Kecamatan Cikarang Timur, Kabupaten Bekasi, Jawa Barat, Indonesia.

Masjid Tropicana

Masjid terdiri dari 2 lantai, dengan via duct yang cukup lebar seluas ruang utama. Luas ruang utama sekitar 10 x 15 m, dengan ketinggian ruangan sekitar 10m, menjadikan suara sangat bergema.  Lantai 2 seluas teras, teras samping kiri kanan lebar 3m dan teras depan lebar 6 m.

Lantai dari granit yang sangat halus, dan tembok plesteran dengan dinding kaca full.  Untuk mengurangi GEMA, kami pasang Array Speaker Z-5BHX2 --> 2 bh, diletakkan di dinding depan menghadap ke belakang, dengan ketinggian sekitar 3m.  Dinding samping kiri kanan tidak kami pasang speaker karena ruangan tidak begitu luas, masih mampu di jangkau oleh Z-5BHX2. Sesuai dengan karakteristik Array speaker, suara bisa menyebar lurus kedepan, kekiri dan kekanan, sedikit ke atas, sehingga semua ruangan bisa terjangkau suaranya.

Ruang Utama, Z-5BHX2 di depan

Untuk teras dan lantai 2 --> kami pasang ZS-1030B masing-masing sejumlah 8bh, total 16bh.

Amplifier yang kami gunakan tipe ZA-2240 untuk mendorong Z-5BHX2, dipasang secara paralel di com-4ohm,  dan amplifier yang sama ZA-2240 2bh untuk ZS-1030B 16bh.

Horn speaker masih menggunakan horn speaker 25 watt tipe ZH-5025BM, dengan amplifier ZA-2120, daya 120 watt.

Berikut titik pemasangan speker di lantai 1. Untuk lantai 2 sama dengan yang di koridor lantai 1. Untuk speaker di imam menggunakan ZS-1030B dengan setting daya rendah --> untuk monitor imam dan Kotib.

            Titik Pemasangan speaker lt1

Setting suara

Seperti biasa, yang pertama di setting yaitu mic imam, kebetulan masjid ini menggunakan clip on shure yang sangat baik tipe SVX-14, jadi settingnya menjadi lebih mudah. Pertama yang kami hidupkan Array speaker Z-5BHX2 terlebih dahulu, setelah suara OK, kami lanjutkan setting speaker teras dan lantai 1. Kemudian kami setting suara untuk Adzan.

Pengaturan suara mengandalkan Mixer behringer 1222USB, Equalizer behringer FBQ-3102HD dan Compressor DBX-166XL untuk mendapatkan suara yang maksimal.

Semua peralatan di tempatkan di dalam rak system untuk menjaga dari debu dan setting yang stabil karena rak selalu di kunci agar tidak mudah di rubah oleh siapa saja kecuali yang di tunjuk dan mengerti.

Blok Diagram

Demikian informasinya, semoga menjadikan tambahan pengetahuan untuk diterapkan di Masjid masing-masing.  Bila ada yang ingin konsultasi/renovasi sound system masjidnya, kami persilahkan hubungi kami di 0811184203 atau email hsetyo@rocketmail.com atau melalui kontak di blog ini.

Wassalam

Aplikasi Array speaker di ruang GEMA tinggi (Bagian 2)

Satu lagi aplikasi Array Speaker untuk ruangan masjid yang bergema tinggi, tapi jendela masih terbuka sehingga gema tidak begitu tinggi dibandingkan ruangan tertutup dengan jendela kaca. Contoh penerapannya ada di Masjid Pondok Modern Al-Mizan, Jl Jendral Sudirman Km 3, Rangkas Bitung, Kabupaten Lebak, Banten, Jabar.

Masjid Al-Mizan.

Array Speaker Z-5BHX2

Bangunan  terdiri dari 2 lantai --> latai 1 merupakan lantai utama, dengan luas ukuran 20 x 20, dengan ruangan berdinding keramik bagian depan, dan tembok plesteran bagian samping dan belakang. Kaca jendela, tapi masih belum ada kacanya, dan lantai keramic.  Plafon beton cor dan lapis gypsum.
Lantai 2 berukuran 20 x 5 m  ( kira-kira 1/3 ruangan ), sehingga terlihat jelas dari depan.

ZS-F2000BM

Dengan tinggi ruangan sekitar 8 m, maka gema tak terhindarkan lagi, akibatnya suara menjadi kurang jelas bila ada pembicara / ceramah agama.

Aplikasi sound system yang kami terapkan yaitu masih menggunakan Array speaker jenis Z-5BHX2, daya 200 watt, dg 4 angle yang bisa diarahkan, ditempatkan pada bagian depan, dan box speaker ZS-F2000BM, daya 60 watt, 4 bh pada sisi kiri-kanan ruangan.  Pada bagian lantai 2, jarang di pakai tapi tetap dipasang sund system, kami gunakan speaker milik masjid yang sudah ada agar tidak mubazir, yaitu column speaker ZS-102C.

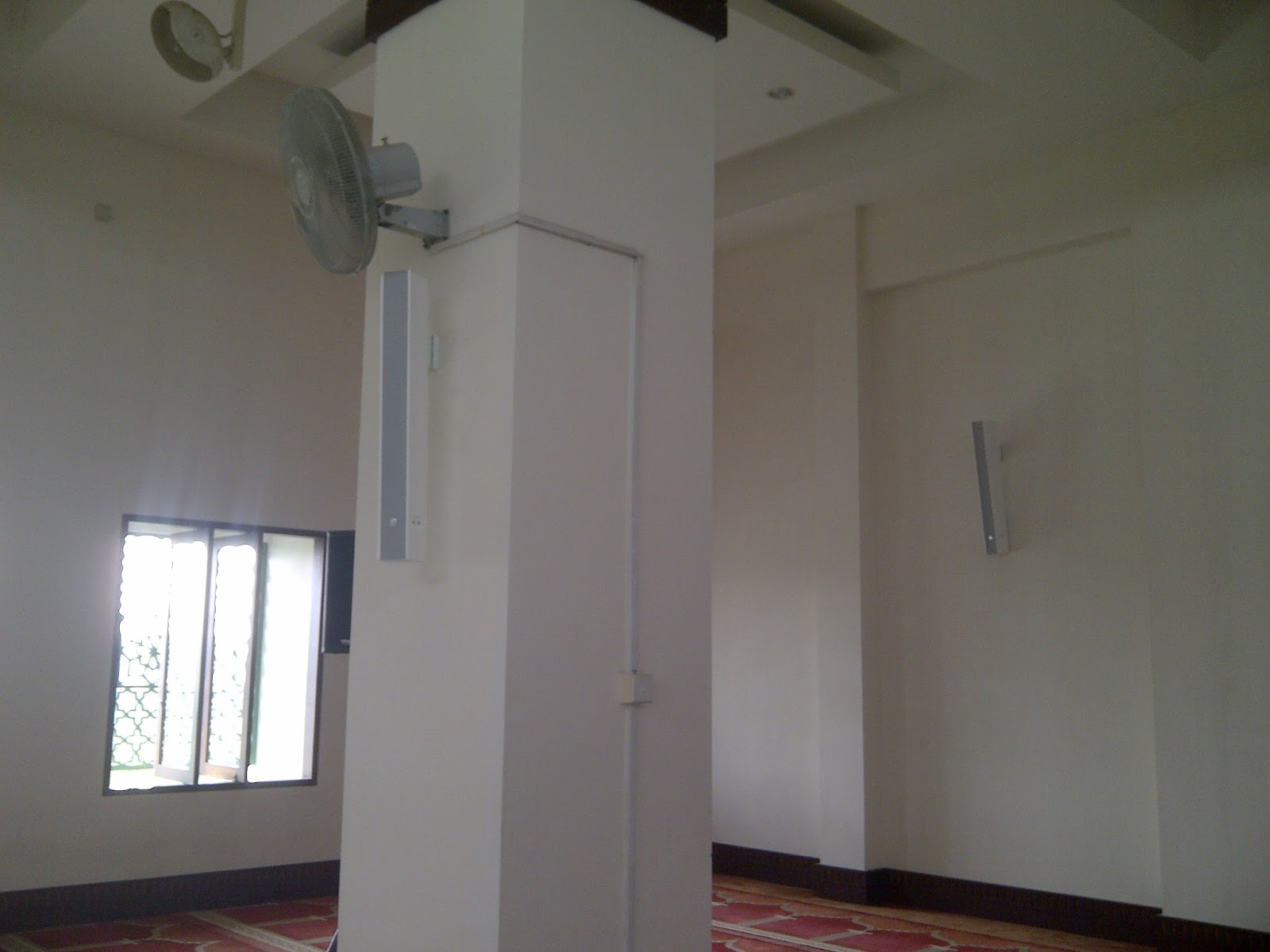

Pemasangan kabel ZS-102C

Pada bagian teras, kami pasang Column speaker tipe ZS-202C, daya 20 watt, milik masjid, sehingga semua bisa di pakai.

Column ZS-202C diteras

Amplifier yang kami gunakan tipe ZA-2240, daya 240 watt untuk mendorong Array speaker Z-5BHX2, pasang di output com- 4ohm, karena Z-5BHX2 low impedance.  Sedangkan untuk mendorong 4 bh box speaker ZS-F2000BM juga menggunakan ampli yang sama ZA-2240.  Pasang di com-100V, karena ZS-F2000BM high impedance speaker.

Untuk Column speaker di lantai --> kami gabung dg ampli ZS-F2000BM, agar memudahkan kontrol, bila ruang dalam dan lt 2 tdk di pakai, maka bisa mematikan amplifier ZA-2240.

Menara

Agar suara column speaker ZS-102C di lantai 2 lebih terasa, maka kami akali yaitu setting daya di Box Speaker ZS-F2000BM di set ke 30 watt.

Untuk mendorong Column speaker teras, 6bh ZS-202C, kami pasang amplifier ZA-2240 juga, agar suara yang dihasilkan bisa maksimal,

Horn speaker, dipasang 3 bh, 2 bh di menara dan 1 bh di atap masjid, dengan tipe horn ZH-5025B yang kami tambahkan matching trafo tipe ZT-351 agar menjadi high speaker.
Amplifier menggunakan ZA-2120, daya 120 watt untuk mendorong 3bh horn tersebut, dan dipasang di output com-100V.

                      Titik pemasangan di lt 1

Rak system menggunakan rak kaca berbahan alminium agar rapi dan tidak berdebu.
Berikut titik pemasangan speaker di Masjid Al-Mizan. Untuk lantai 2 --> pakai ZS-102C  2bh.  Luas lantai 2 hanya 1/3 ruangan.


Setting suara

Hal paling penting selain penempatan dan pemilihan speaker yaitu setting suara, dimana merupakan penentuan terakhir untuk mendapatkan hasil kualitas suara yang maksimal.

Blok Diagram

Setelah semua peralatan terpasang dan tersambung dengan sempurna, maka proses selanjutnya setting suara.












Kami lakukan tes suara mic imam terlebih dahulu, karena mic imam paling rentan.  Mic Imam kami gunakan tipe ZM-360SC, yang memiliki kualitas suara palign baik, dengan directivity/penyebaran suara super cardiode, dimana hanya sura dai depan saja yang masuk ke mic, serta sensitifitas yang tinggi, sehingga suara sangat peka. Pada jarak 10 cm dari mulut, suara masih sangat baik.
Pertama kami hidupkan speaker Array Z-5BHX2 dulu, setelah suara dirasa cukup, kemudian Z-5BHX2 kami matikan dan giliran menghidupkan box speaker ZS-F2000BM.  Suara di seimbangkan dengan suara dari Z-5BHX2. Setelah selesai, kemudian cek suara speaker column di teras.

Rak system

Bila lagkah awal ini sukses maka, mic berikutnya bisa dikerjakan dengan mudah.  Mic Mimbar dan mic adzan tidak begitu sulit untuk setting suaranya.  Yang paling penting setting di Equalizer atau compressor jangan di rubah-rubah lagi, perubahan hanya di mixer saja, yaitu di channel terkait. Misal mau setting mic mimbar, maka tone control bass-midle-treble dll di channel dimana mic mimbar di pasang ....di situ saja di aturnya, sehingga tidak merubah settingan mic imam. Bila terpaksa merubah equalizer, lakukan denagn hati-hati , karena bila rusak maka akan setting dari awal lagi. Ini tentunya akan memakan waktu.

Demikian sekedar sharing pengalaman, semoga bermanfaat, bila ada yang ingin konsultasi atau renovasi sound system  masjidnya, silahkan kontak kami di 0811184203 / email hsetyo@rocketmail.com, segera kami bantu dan berikan solusinya, sehinga kualtias suara masjid menjadi baik, proses ibadah menjadi lebih khusuk dan dakwah berjalan semakin maju.  Disamping itu, bila sound system awet dan dengan pembelian yang benar maka awalnya mahal tapi selanjutnya akan hemat, karena tidk perlu beli-beli lagi, paling tidak pegeluaran kas masjid bisa hemat, bisa di manfaatkan untuk pengembangan dakwah dan operasional masjid.

Alamat Masjid : Pondok Modern Al-Mizan, Jl Jendral Sudirman Km 3, Rangkas Bitung, Kabupaten Lebak, Banten, Jabar.

Wassalam
